除普通鎂砂、中檔鎂砂外，經(jīng)常提到的還有高純鎂砂、大結(jié)晶鎂砂、鎂鈣砂(高鈣鎂砂)、鎂硅砂(高硅鎂砂)以及鎂鈣鐵砂等。這些品種并不是截然分開的，比如有些高純鎂砂本身的方鎂石結(jié)晶尺寸較大，又可算作大結(jié)晶鎂砂。

普通鎂砂的MgO含量通常為87%～95%，顆粒體積密度≤3.30g·㎝-3，SiO2含量≤2%，F(xiàn)e2O3<10%。其中的方鎂石結(jié)晶20～100μm。普通鎂砂一般以菱鎂礦為原料，由于雜質(zhì)含量較多，多采用一步鍛燒法工藝。

中檔鎂砂，因壓球成型又稱球砂，其MgO含量通常為94%～97%，顆粒體積密度≥3.30 g·㎝-3。其中的方鎂石結(jié)晶20～120μm。優(yōu)質(zhì)鎂砂通常也以菱鎂礦為原料，采用二步鍛燒法工藝。

高純鎂砂是相對于普通鎂砂而言的。它經(jīng)常用特級菱鎂礦、菱鎂石精礦粉或海水Mg(OH)2經(jīng)二步鍛燒工藝制成。對高純鎂砂的質(zhì)量的要求是：①鎂砂中MgO≥98%，SiO2含量小于0.4%，尤以小于0.1%者為佳。由于雜質(zhì)少，方鎂石晶間無硅酸鹽相，經(jīng)高溫死燒而形成直接結(jié)合。②體積密度的要求一般在3.35～3.40g·㎝-3以上。體積密度是評價(jià)鎂砂質(zhì)量很重要的指標(biāo)，可以反映出鎂砂的燒結(jié)程度。③高純優(yōu)質(zhì)鎂砂CaO/SiO2比值應(yīng)不小于2。CaO/SiO2比值較低時(shí)，鎂砂燒結(jié)時(shí)易產(chǎn)生低熔點(diǎn)相，形成包圍方鎂石晶粒的液膜，阻礙直接結(jié)合的形成;比值大于2時(shí)，則形成C2S和C3S等高熔點(diǎn)礦物。⑤形成大結(jié)晶方鎂石。鎂砂中方鎂石晶體尺寸10μm，鎂砂質(zhì)量一般;60μm的比較好;對于優(yōu)質(zhì)產(chǎn)品來說應(yīng)不小于100μm;150～200μm的質(zhì)量最好。

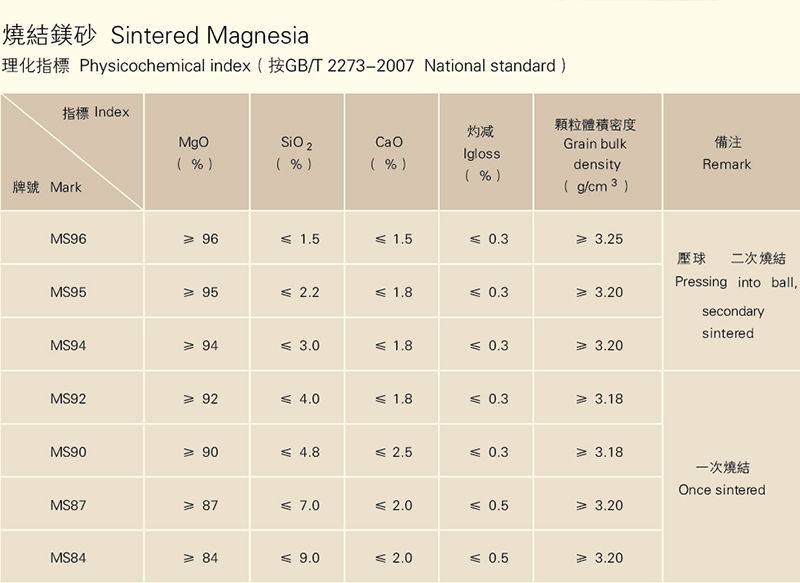

國家標(biāo)準(zhǔn)GB 2273-1998對耐火材料用各等級燒結(jié)鎂砂性能指標(biāo)的規(guī)定，高牌號的燒結(jié)鎂砂對CaO/SiO2比值要求不小于2，。

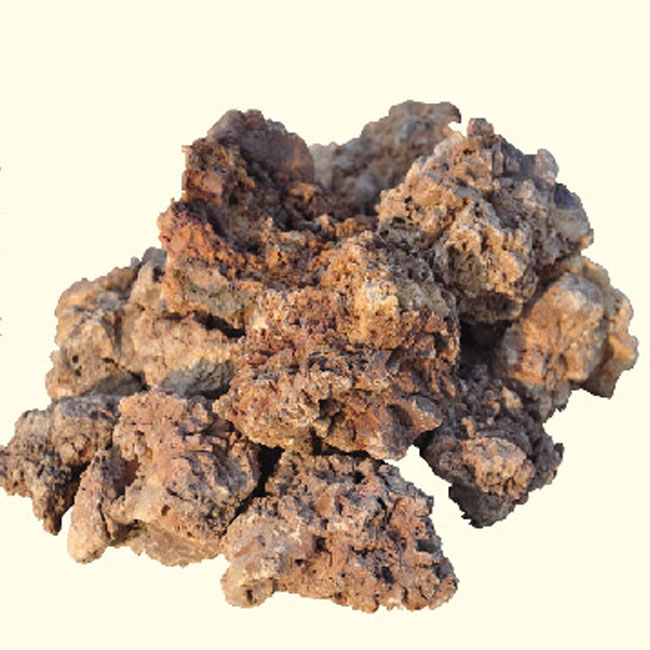

鎂砂(高鐵鎂砂)由高鈣菱鎂礦(CaO<6%)加入鐵精礦或鐵鱗經(jīng)高溫鍛燒而成，主要用于電爐修補(bǔ)料。鎂鐵砂呈赤褐色、黑褐色，塊狀，密度3.58～3.61g·㎝-3，MgO在68%～78%，F(xiàn)e2O3大于或等于10%，SiO2小于5%。鎂鐵砂中方鎂石67%～72%，鐵酸二鈣10%～15%。鐵酸二鈣的溶液粘度很低，能夠良好地潤濕方鎂石，在用于燒結(jié)平爐爐底時(shí)易于使?fàn)t底燒結(jié)成整體，壽命大幅度提高。
