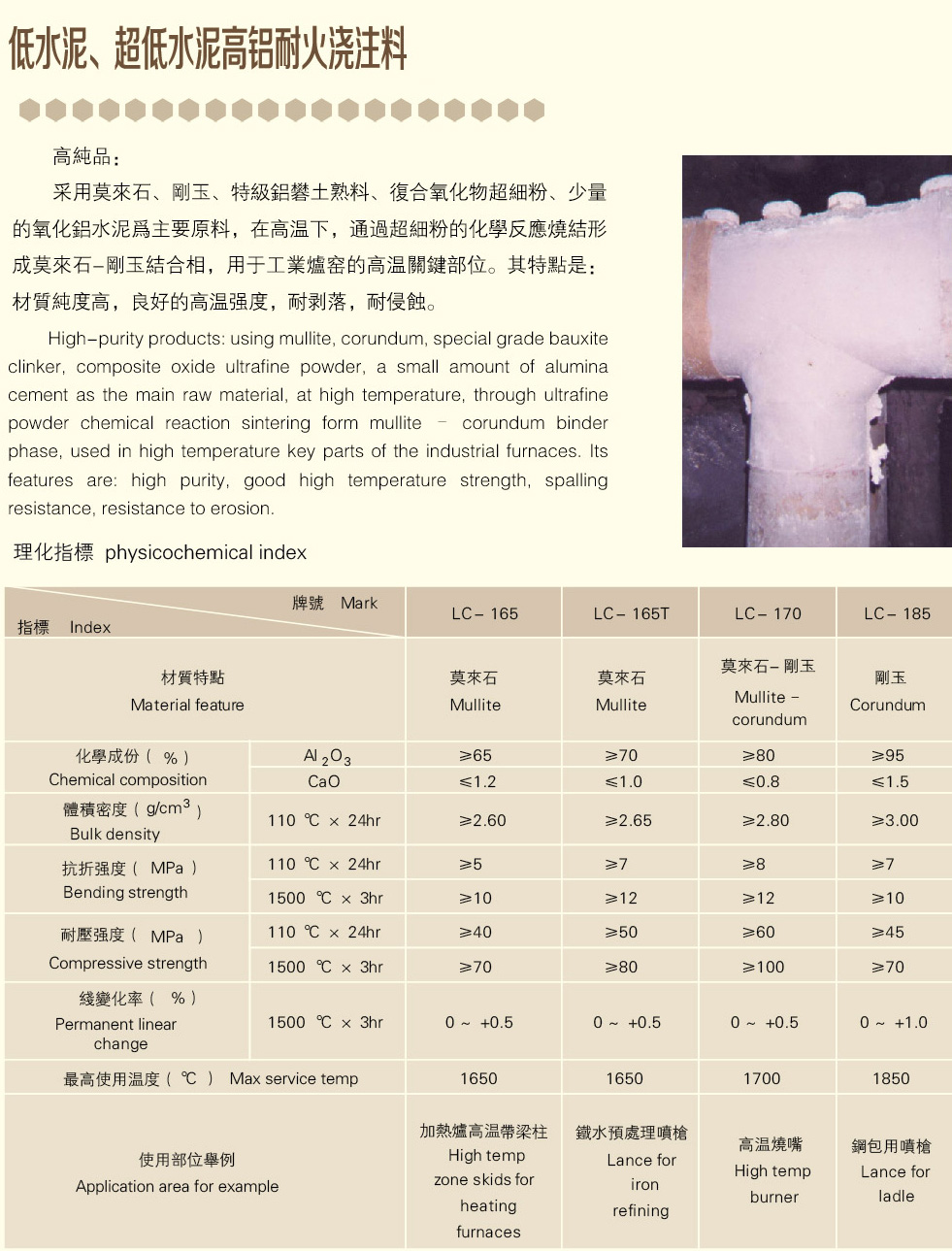

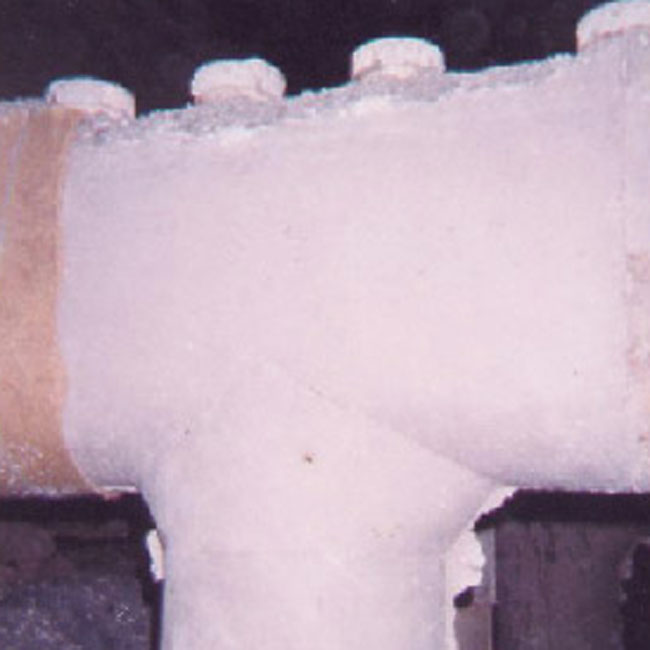

低水泥、超低水泥高鋁耐火澆注料（low cement cast-able）是指含結(jié)合劑量很少的新型澆注料。鎂碳磚廠家關(guān)鍵之處在于采用不超過1μm的超細顆粒。其耐熱震性、抗渣性、抗侵蝕能力顯著提高，超過同類耐火磚。進一步降低結(jié)合劑含量可制得超低水泥澆注料和無水泥澆注料。

低水泥、超低水泥高鋁耐火澆注料是指水泥用量較低的澆注料。耐火水泥澆注料的水泥用量一般是15%～20%，低水泥澆注料的水泥用量則是5%左右，有的甚至降低到1%～2%。降低水泥用量的目的是提高澆注料的耐火性能。

它依靠添加幾種特殊原料而獲得良好的性能：純鋁酸鈣水泥，因有效礦物CaO·Al2O3含量高，摻入較少就可獲得所需的強度。第二硅灰，為SiO2含量在93%～98%之間、平均粒徑約0.5μm的玻璃微珠。摻加硅灰后，澆注料的流動性好、成型需水量低，燒結(jié)溫度低，改善避免了熱處理后的性能。第三，氧化鋁微粉，它比較容易參與反應，提高材料的耐火性。第四，減水劑，它能吸附在粉體表面，進而產(chǎn)生靜電排斥作用分散粉體，從而進一步發(fā)揮微粉的作用。

低水泥、超低水泥高鋁耐火澆注料是利用流變學原理、最緊密堆積理論和超細粉技術(shù)在普通澆注料上發(fā)展起來的一種高技術(shù)耐火材料。它具有氣孔率低、氣孔尺寸小、密度大、體積穩(wěn)定性好、強度高和加水量小的特點，并且克服了普通澆注料在800～1200℃時強度顯著下降的特點，并且隨溫度升高而升高，這樣就可以使爐體的熱震性提高一倍以上。
