鎂磚的原料主要是菱鎂礦，其基本成分是MgCO3，經(jīng)過(guò)高溫煅燒再破碎到一定粒度后成為燒結(jié)鎂砂。電爐鎂碳磚鎂砂廣泛用作補(bǔ)爐材料、搗打材料，含雜質(zhì)少的鎂砂（ω（CaO）<2.5%，ω（SiO2）<3.5%），作為制造鎂磚的原料。我國(guó)鎂礦儲(chǔ)量與產(chǎn)量均居世界前列。

鎂磚按其生產(chǎn)工藝的不同，分為燒結(jié)鎂磚和化學(xué)結(jié)合鎂磚兩種。燒結(jié)鎂磚是用經(jīng)過(guò)死燒、顆粒大小配比適當(dāng)?shù)逆V砂，加入鹵水（MgCl2水溶液）和亞硫酸紙漿廢液作結(jié)合劑，加壓成型，在1550~1650℃的高溫下燒成。而化學(xué)結(jié)合鎂磚是不經(jīng)過(guò)燒成工序的，把燒結(jié)鎂砂按粒度比例配好以后，加入適量的礦化劑和結(jié)合劑，壓制成型，經(jīng)過(guò)干燥就是成品?；瘜W(xué)結(jié)合鎂磚的強(qiáng)度較低，性能不如燒結(jié)鎂磚，但是價(jià)格便宜，不及燒結(jié)鎂磚價(jià)格的一半。它用在性能要求不太高的部位，如加熱爐和均熱爐爐底。

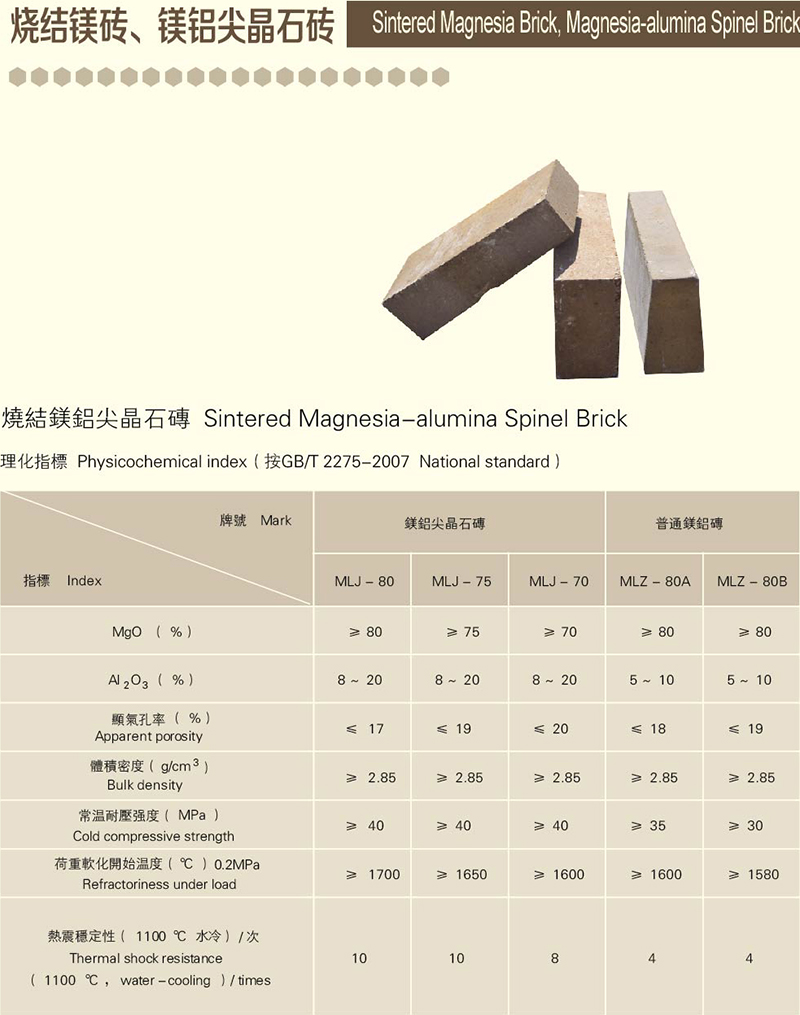

鎂磚屬于堿性耐火材料，對(duì)堿性熔渣有較強(qiáng)的抵抗能力，但不能抵抗酸性渣的侵蝕，在1600℃高溫下，與硅磚、黏土磚甚至高鋁磚接觸都能起反應(yīng)。鎂磚的耐火度在2000℃以上，但其荷重軟化點(diǎn)只有1500~1550℃。而且開(kāi)始軟化到40%變形的溫度間隔很小，只有30~50℃鎂磚的熱穩(wěn)定性也較差，這是鎂磚損壞的一個(gè)重要原因。

在加熱爐及均熱爐上，鎂磚主要用于鋪筑爐底表面層及均熱爐爐墻下部，它可以抵抗氧化鐵皮的侵蝕。
